Beschreibung
Mini-Drosselrückschlagventil in Winkelform, abluftregelnd ist geeignet für geölte und ungeölte Druckluft und neutrale Gase zur Verwendung mit PU- und PA-Schläuchen von 3 – 6 mm.

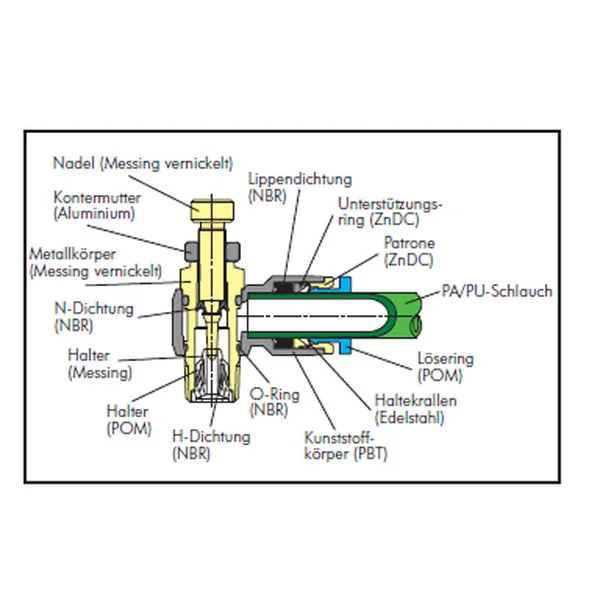

Werkstoffe
- Körper: Messing vernickelt / PBT
- Lösering: PBT
- Dichtung: NBR
- Haltekrallen: Edelstahl
- Patrone: ZnDC vernickelt
Vorteile
- kompakte Bauform
- einfache Verstellung ohne Werkzeug möglich
Funktionsprinzip: Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Standardform sind die Drosselrückschlagventile „abluftregelnd“. Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform „Zuluft regelnd“ eingesetzt.
Temperaturbereich: 0°C bis +60°C
Betriebsdruck: -0,95 bis 10 bar
Technische Daten
| D Ø mm |
L mm |
G (Außengewinde) Zoll |
H max. mm |
| 3,0 | 14,0 | M3 | 26,5 |
| 3,0 | 14,0 | M5 | 26,5 |
| 4,0 | 15,7 | M3 | 26,5 |
| 4,0 | 15,7 | M5 | 26,5 |
| 4,0 | 17,8 | 1/8″ (9,7 mm) | 36,0 |
| 6,0 | 16,4 | M5 | 26,5 |
| 6,0 | 18,2 | 1/8″ (9,7 mm) | 36,0 |
