Beschreibung

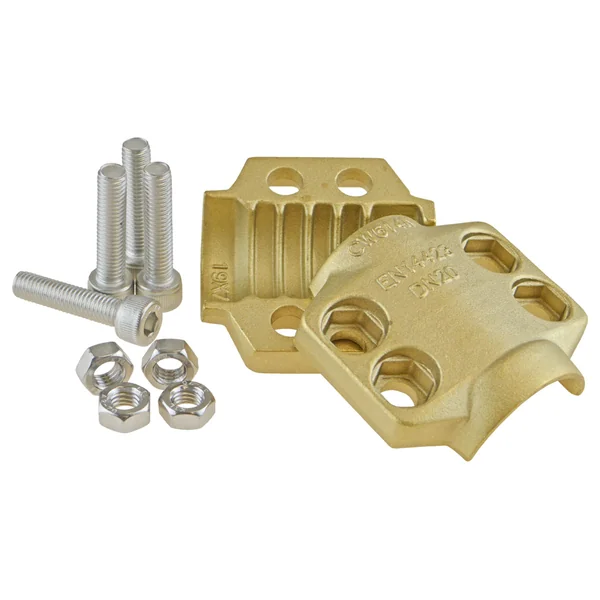

Zweiteilige Klemmschalen für den Einband von Dampfschlaucharmaturen nach EN 14423 und EN ISO 6134. Die Klemmschalen sind wahlweise aus Messing oder Edelstahl (V4A) erhältlich.
Betriebsdruck 18 bar.
- ein Satz besteht jeweils aus zwei Halbschalen inklusive Schrauben
- pro Armatur wird ein Satz Klemmschalen benötigt
- Montagehilfsschrauben nicht inbegriffen!
Unsere Montageanleitung finden Sie unter den Links (siehe unterhalb der technischen Daten).
Vorteile des Klemmschalensystems
Die Verbindung zwischen Schlauchstutzen mit Sicherungsbund, Klemmschalensystemen nach EN 14423 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.
Technische Daten
| Für Schläuche Innen-Ø x Wandstärke mm |
Spannbereich ca. mm |
| 13,0 x 6,0 | 24,0 – 26,0 |
| 19,0 x 7,0 | 32,0 – 34,0 |
| 25,0 x 7,5 | 39,0 – 41,0 |
| 32,0 x 8,0 | 47,0 – 50,0 |
| 38,0 x 8,0 | 53,0 – 56,0 |
| 50,0 x 9,0 | 67,0 – 69,0 |
