Beschreibung

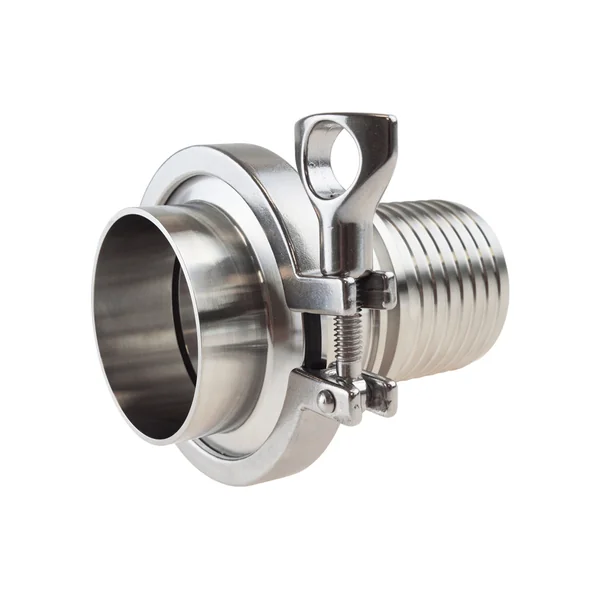

Clamp Kupplung mit Anschweißende aus Edelstahl AISI 316 nach DIN 32676 werden in Arbeitsumgebungen mit hohen Ansprüchen an die Hygiene eingesetzt, z.B. in der Lebensmittel-, Pharma- und der chemischen Industrie.
Oberflächenrauheit: innen ca 0,8 Ra und außen ca. 1,6 Ra
Betriebsdruck: 25 bar
Anschweißende = Innen-Ø x Außen-Ø
Technische Daten
| Nennweite | Anschweißende ID x AD mm |
Länge mm |
Teller mm |
| DN 15, DN 13, 1/2″ | 16,0 x 19,0 | 28,5 | 34,0 |
| DN 20, DN 19, 3/4″ | 20,0 x 23,0 | 28,5 | 34,0 |
| DN 25, 1″ | 26,0 x 29,0 | 28,5 | 50,5 |
| DN 32, 1 1/4″ | 32,0 x 35,0 | 28,5 | 50,5 |
| DN 40, DN 38, 1 1/2″ | 38,0 x 41,0 | 28,5 | 50,5 |
| DN 40, DN 38, 1 1/2″ | 50,0 x 53,0 | 28,5 | 64,0 |
| DN 65, DN 63, 2 1/2″ | 66,0 x 70,0 | 28,5 | 91,0 |
| DN 75, 3″ | 72,9 x 76,2 | 28,6 | 91,0 |
| DN 80, DN 75, 3″ | 81,0 x 85,0 | 28,5 | 106,0 |
| DN 100, 4″ | 100,0 x 104,0 | 28,5 | 119,0 |
